20 juillet 2010 2 20 /07 /juillet /2010 10:50

Suite à mon précédent article sur comment Faire un plan d'un donjon en 5 minutes, je n'étais pas satisfait du résultat. Du coup je vous propose un nouveau tutoriel. Le principe est à peu près le même, mais le résultat sera différent, plus sobre et moins texturé.

Donc pour réaliser ce plan il vous faut l'excellent logiciel GIMP (version 2.6 utilisé pour ce tuto).

Etape 1

Après avoir installé GIMP, vous aurez besoin d'ajouter un nouveau motif de remplissage que j'ai créé. Télécharger le ici, et installez le dans le répertoire patterns (généralement situé dans C:\Documents and Settings\USERNAME\.gimp-2.6\patterns)

Etape 2

Pour l'image de fond j'utilise l'image d'une vieille feuille de papier, de type parchemin. Vous en trouverez sur devianART. L'image de fond sera visible dans les parties extérieures du donjon.

Donc commencez par ouvrir l'image de fond avec GIMP.


Etape 3

Changez la couleur de premier plan par celle-ci : e3cca0

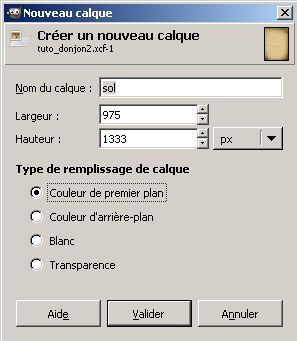

Créez un nouveau calque nommé "sol" (Calque > Nouveau calque), et sélectionnez le type de remplissage avec la couleur de premier plan


Etape 4

Créez un nouveau calque nommé "sol grunge" (Calque > Nouveau calque), et placez le au dessus du calque sol.


Sur ce calque, appliquez le filtre (Filtres > Rendu > Nuages > Brouillage uni) avec ces paramêtres :


Puis, sur le calque "sol grunge" appliquez le mode "superposer".

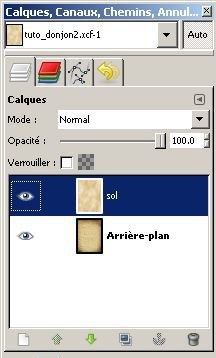

Maintenant vous devez avoir 3 calques :


Fuionnez vers le bas le calque "sol grunge" (Calque > Fusionner vers le bas). Vous avez maintenant 2 calques :


Etape 5

Maintenant on va cadriller le sol. Sur le calque "sol", utilisez le filtre (Filtres > Rendu > Motif > Grille) pour tracer le cadrillage. (Largeur = 1, Décalage = 0, couleur = #666666, Espacement = à vous de voir selon la taille de votre plan)


Vous obtenez ceci :


Etape 6

On passe ensuite aux choses sérieuses : le traçage du plan. On va le faire sur un nouveau calque nommé "plan". Sur ce calque, utilisez l'outil pinceau avec la couleur noire et ces paramêtres :

Capture11

L'option "Appliquer fluctuation" permet de tracer des lignes irrégulières, un peu comme on pourrait le faire avec un crayon. Pour tracer des lignes droites, il faut faire un clic puis en maintenant la touche MAJ faire un 2ème clic. Tracer donc tous les murs de votre donjon (murs extérieurs et intérieurs), mais pour l'instant ne faites aucune ouverture ou porte. Voici un exemple :


Etape 7

Avec l'outil de sélection contiguë (U) et l'option "Sélectionne des régions transparentes", cliquez à l'éxtérieur du donjon.

Puis sélectionner le calque "sol", repasser dans la renêtre de l'image et appuyer sur la touche Suppr du clavier. La feuille de fond est maintenant visible comme ceci :


Etape 8

Conservez la sélection active de l'étape précédente. Créez un nouveau calque nommé "contour", et placez le entre les calques "sol" et "plan". Avec l'outil de remplissage (Maj + B), remplissez ce calque avec le motif installé en étape 1 qui se nomme "stones96" en utilisant l'option "remplir toute la sélection" :


Inversez la sélection (Ctrl+ I), puis agrandissez la sélection de 60px (Sélection > agrandir), puis réinversez la sélection (Ctrl + I). Sur le calque "contour" appuyez sur la touche Suppr. Vous obtenez ceci :


Vous pouvez supprimer la sélection courante (Sélection > Aucune)

Etape 9

Utilisez la gomme avec ces paramêtres pour estomper le contour :Capture16.jpg

Afin d'obtenir quelque chose comme ça :


Etape 10

Il ne reste plus qu'à remplir l'intérieur du plan. Utilisez la gomme et le pinceau pour y dessiner, sur le calque "plan", portes, ouvertures et escaliers. Numérotez les pièces avec l'outil texte, etc...

Voila le résultat final :

tuto donjon2

Si vous avez des questions, n'hésitez pas à me laisser un commentaire.
